Technik & Details

- nach Anklicken öffnen die Bilder vergrößert -

Technik-/Detailaufnahmen allgemein

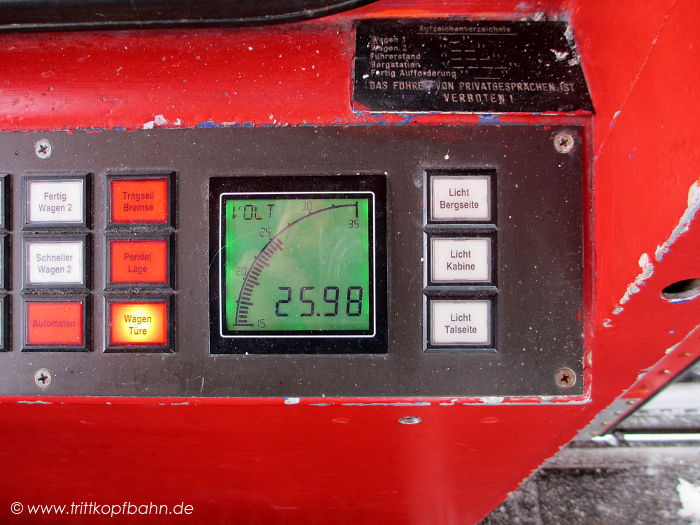

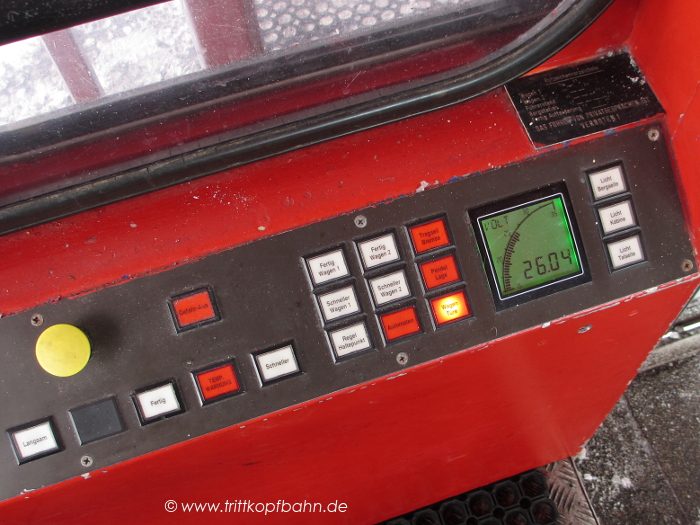

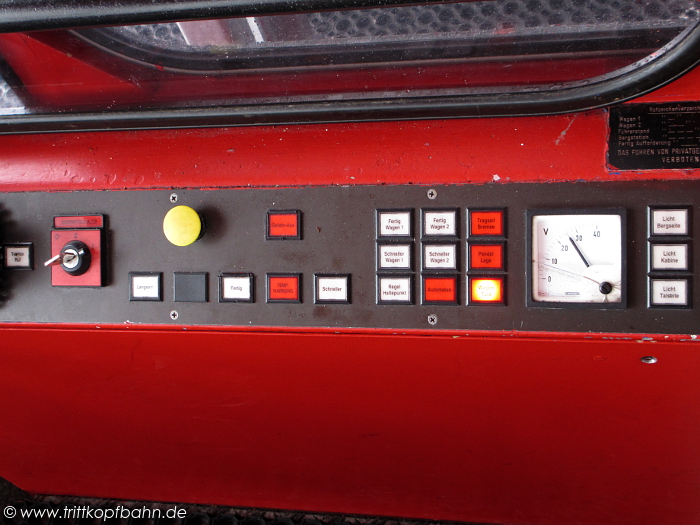

Bedienpult eines Wagen der Trittkopfbahn

Bedienpult des Wagenbegleiters

Bedienpult eines Wagen der Trittkopfbahn

Nochmals in näherer Aufnahme

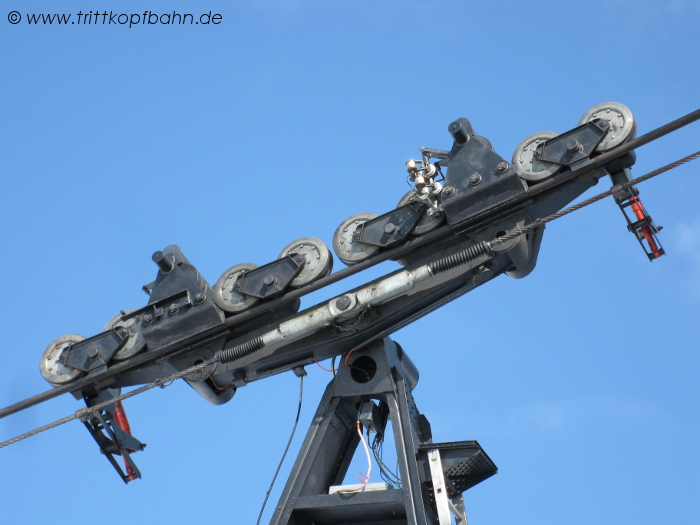

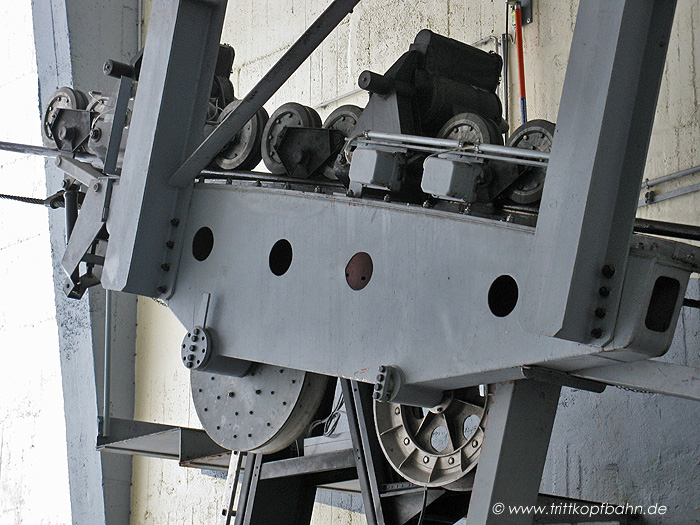

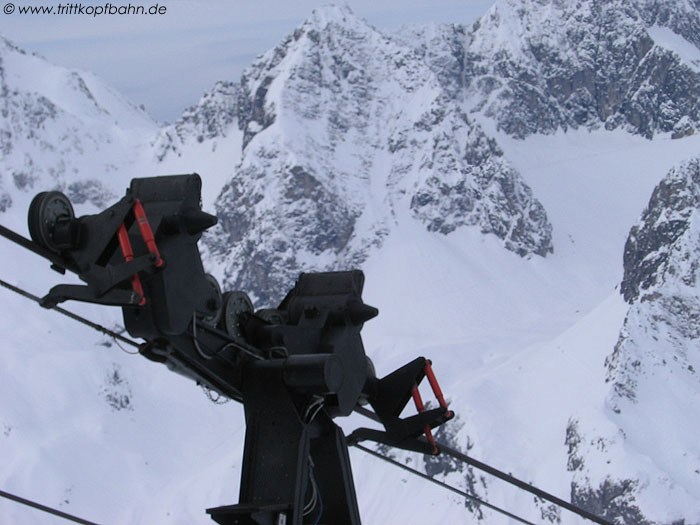

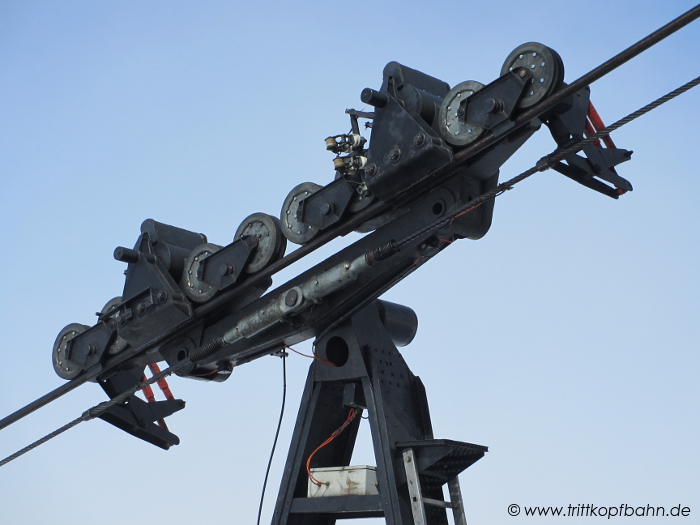

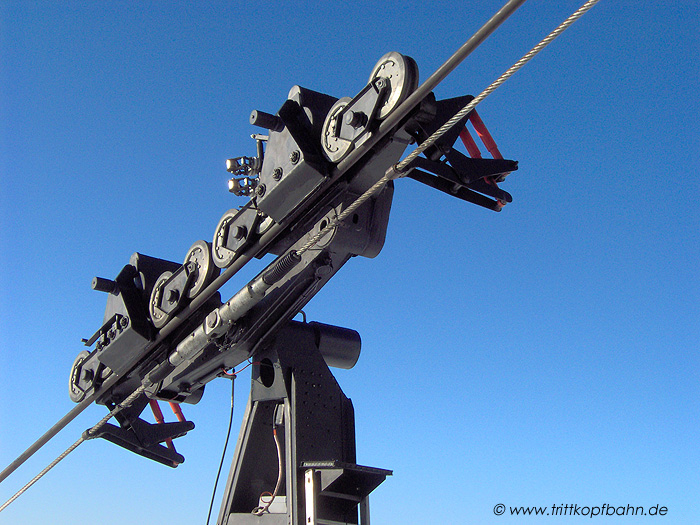

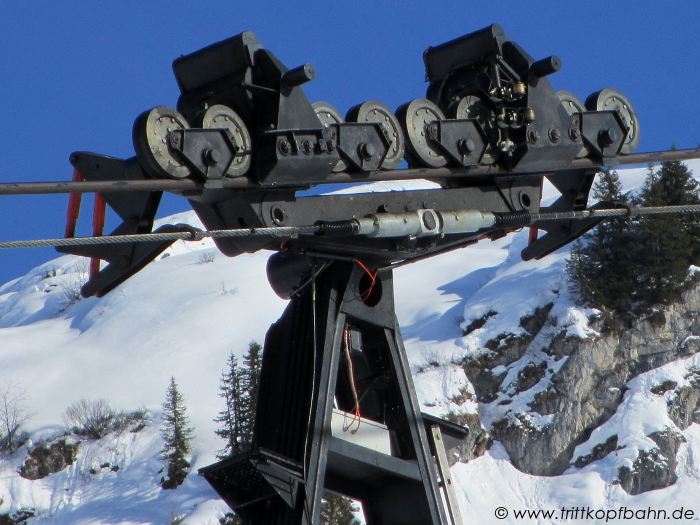

Das schöne Pendelbahnlaufwerk der Trittkopfbahn
Blick auf das schöne Laufwerk der Trittkopfbahn...

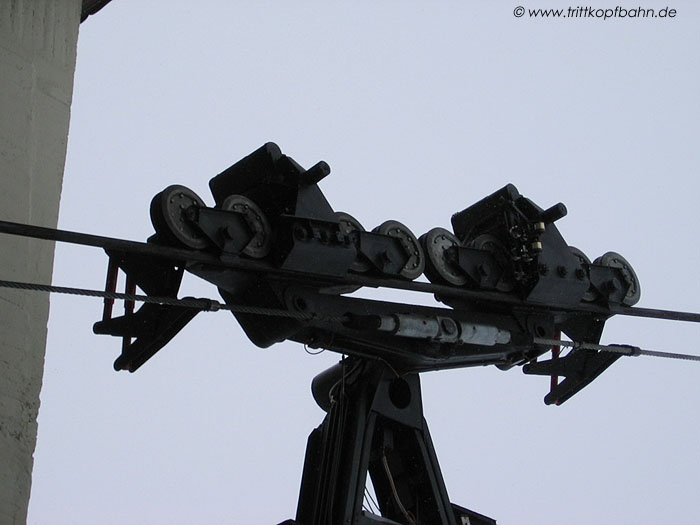

Das Laufwerk fährt in die Talstation der Trittkopfbahn ein
... ein typisches achtrolliges Pendelbahnlaufwerk, mit zwei Tragseilbremsen
Das Laufwerk der schönsten Pendelbahn, Seilbahn in Zürs, im Sonnenschein
Gut zu erkennen, die zwei Ladekontakte über welche in den Stationen die Wagenbatterie aufgeladen wird.

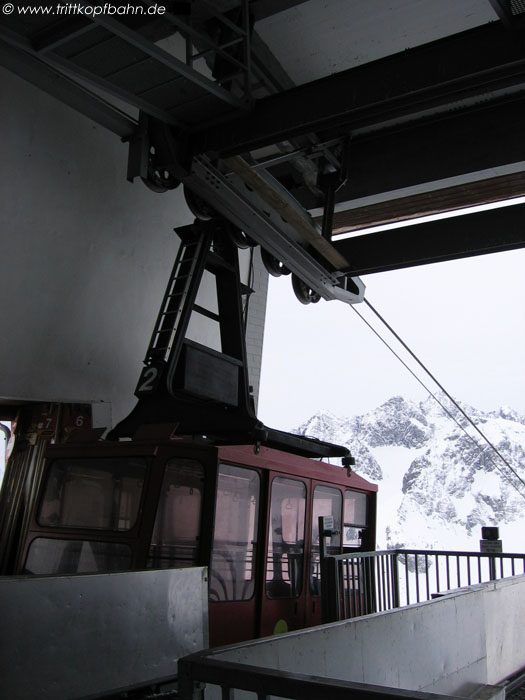

Das Laufwerk der Trittkopfbahn in der Bergstation, mit Ladeschienen für die Wagenbatterie
In der Einfahrt der Bergstation (hier sieht man die oben erwähnten Ladeschienen)...

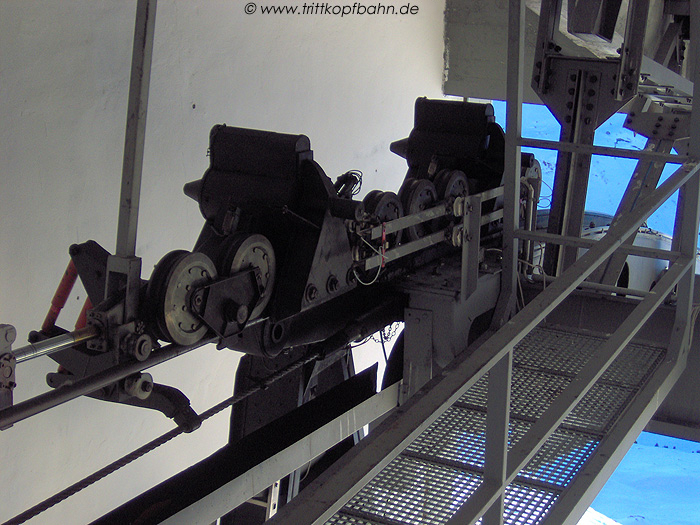

Das Laufwerk der Trittkopfbahn in der Talstation
...und in der Talstation

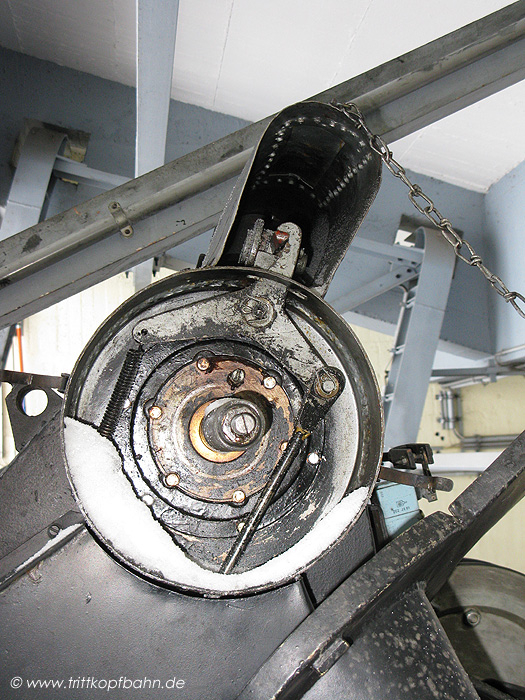

Die mechanische Tragseilbremse der Trittkopfbahn
Die geöffnete Abdeckung lässt die mechanische Verriegelung der Tragseilbremse erkennen

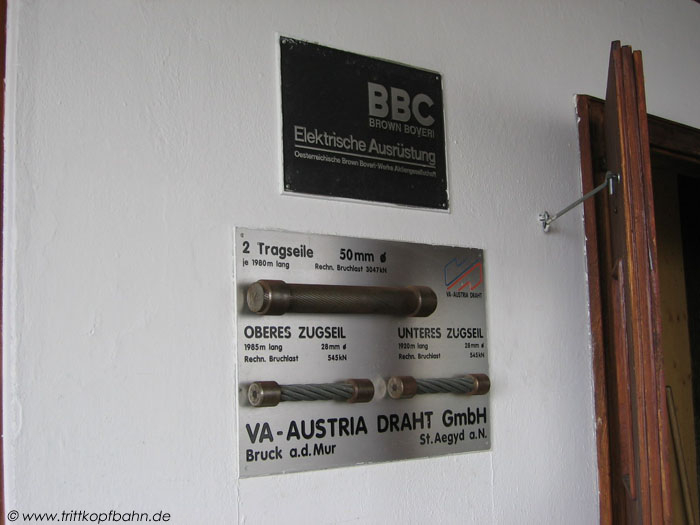

Schild mit den Daten der verwendeten Seile bei der Trittkopf-Pendelbahn
Schild in der Talstation mit den technischen Daten der verwendeten Seile

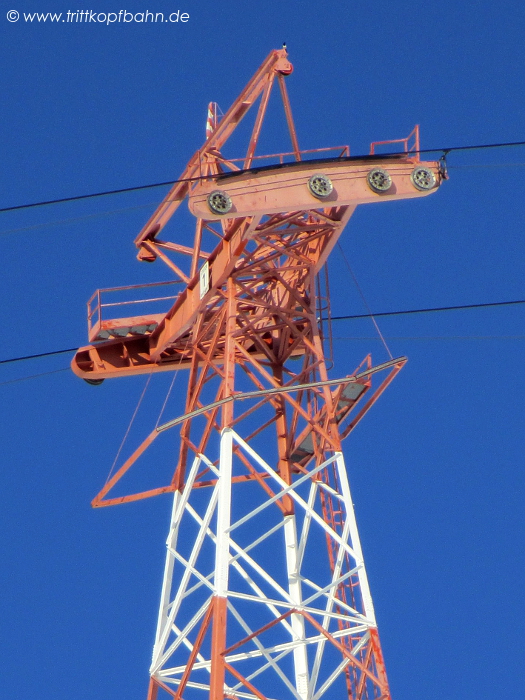

Stütze Nr. 2 der Trittkopfbahn, unweit der Bergstation

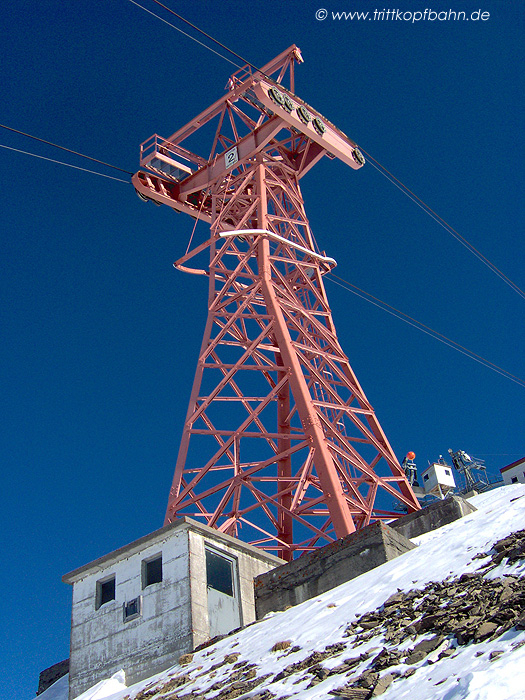

Aus der Nähe betrachtet, die Stütze Nr. 2 welche sich unweit der Bergstation befindet

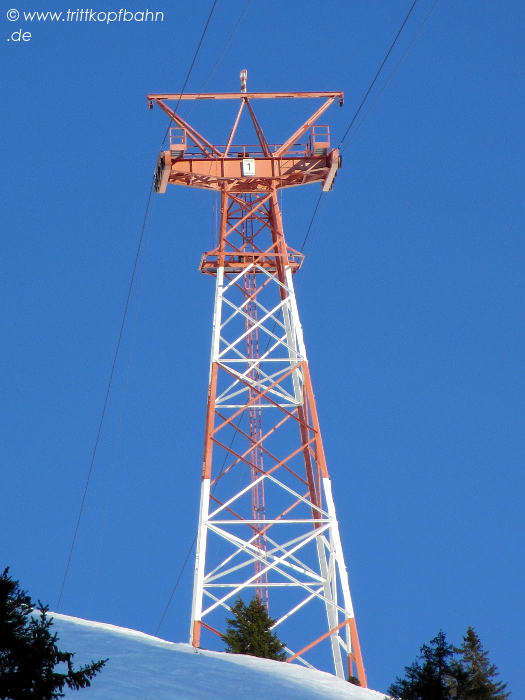

Stütze Nr. 1 der Trittkopfbahn
Stütze Nr. 1 im späten Nachmittagslicht gesehen
Stütze Nr. 1, Detail Dämpfungseinrichtung
Seitenblick auf selbige, neben der Zugseilrolle ganz rechts kann man eine Art Halterung am/unter dem Tragseil erkennen.
Diese Einrichtung dient zum Abmildern der Tragseilschwingungen bzw. -resonanzen
Das schöne Laufwerk der Trittkopfbahn

Das schöne Laufwerk der Trittkopfbahn!

Schild in der Bergstation der Trittkopfbahn
Dieses Schild in der Bergstation nahe des Ausganges verweist auf den Zulieferer des elektrischen Teils
Direkter Blick auf das einfahrende Laufwerk der Trittkopfbahn

"Auf Augenhöhe" mit einem in die Talstation einfahrenden Laufwerk

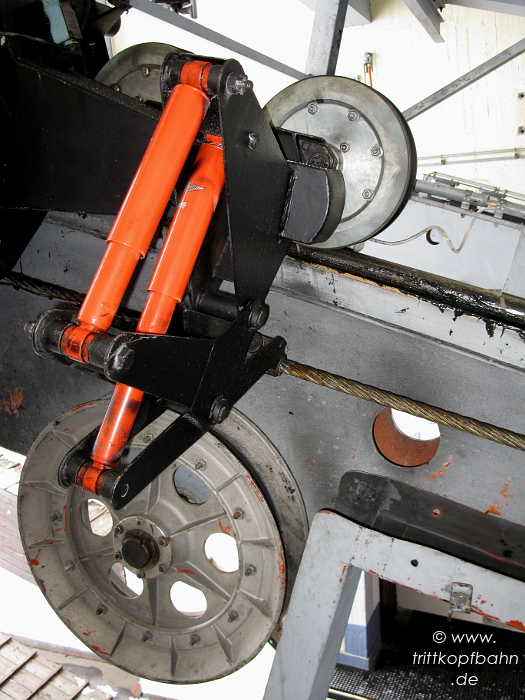

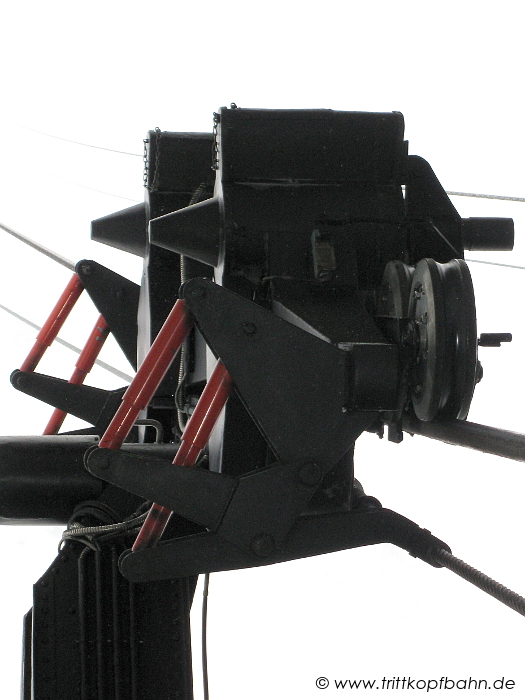

Am Laufwerk montierte Dämpfer gegen Zugseilschwingungen

Die rot lackierten Dämpfer dienen zum Mindern der Zugseilschwingungen auf das Gehänge, sie sind an beiden Enden des Laufwerkes montiert

Das elegante Laufwerk der Trittkopf-Pendelbahn, nahe Talstation

Das elegante Laufwerk der Trittkopfbahn, unweit der Talstation

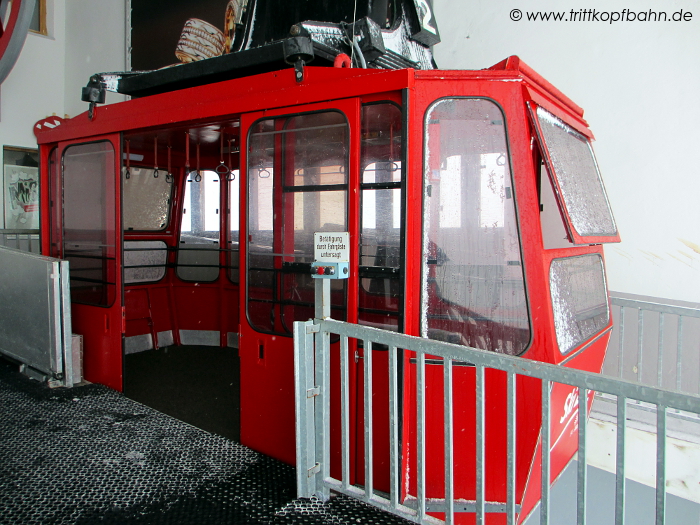

Wagen 2 in der Bergstation - aussen

Wagen 2 in der Bergstation, hier von außen gesehen...

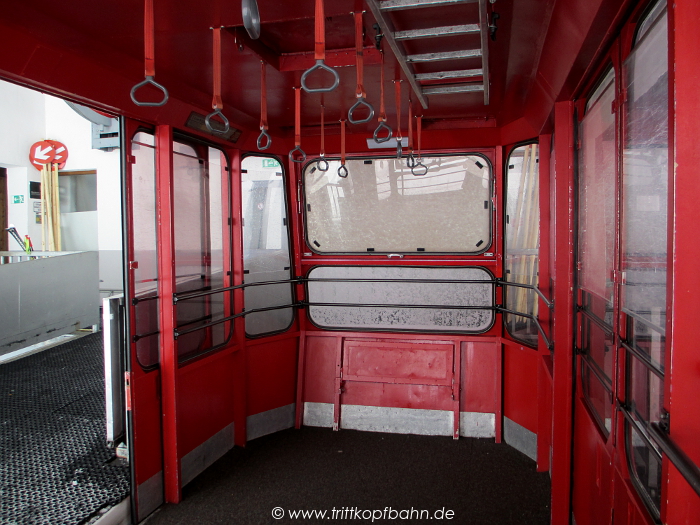

Wagen 2 in der Bergstation - innen

... und nun folgt eine Innenansicht

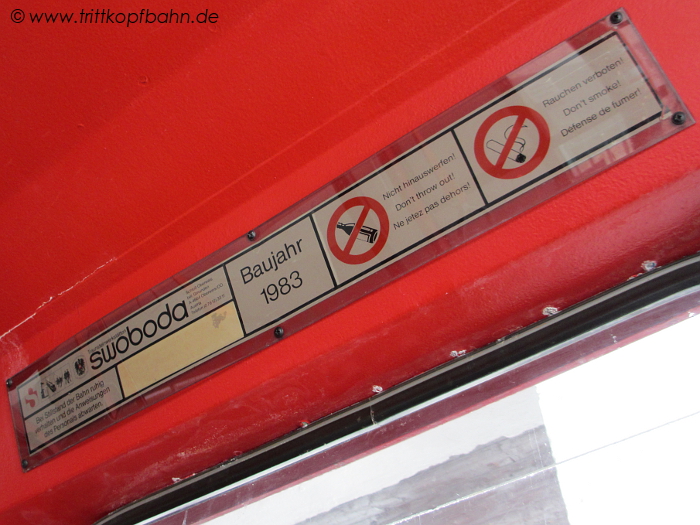

Anschriften im Wageninneren der Trittkopfbahn

Anschriftenfeld im Wagen, der Teil unter 'Swoboda' wurde ca. 200x abgeklebt. Früher konnte man dort die bautechnisch maximale Kapazität ablesen (=50 Fahrgäste), jedoch wurde diese aus Komfortgründen auf 45 abgesenkt und im Zuge dessen erfolgte vermutlich auch dieses Überkleben mit einem Stück Blankopapier



Die Technik in der Talstation

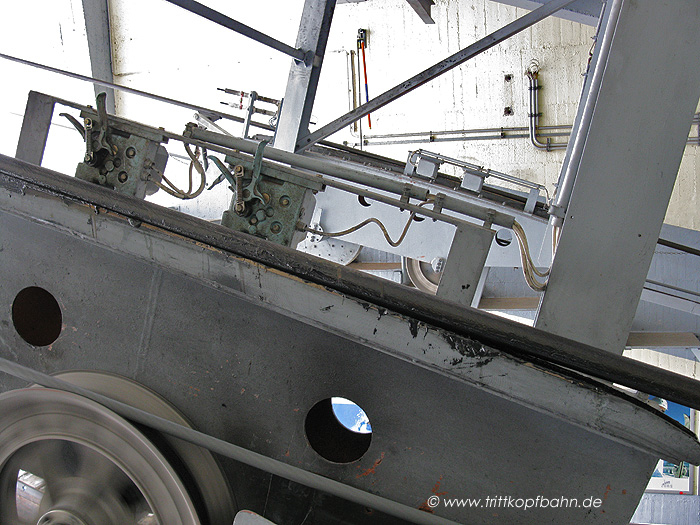

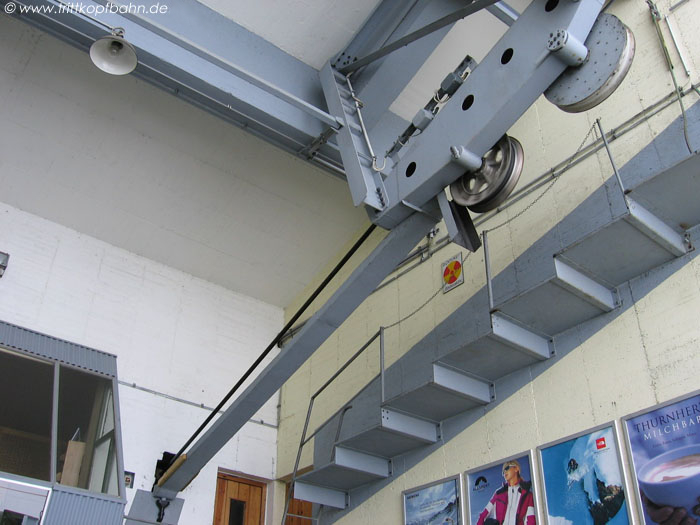

Einfahrt Talstation Trittkopfbahn, Pendelbahn in Zürs/Österreich
Blick auf die beiden Einfahrten...
 der Pendelbahn auf den Trittkopf
... der Talstation

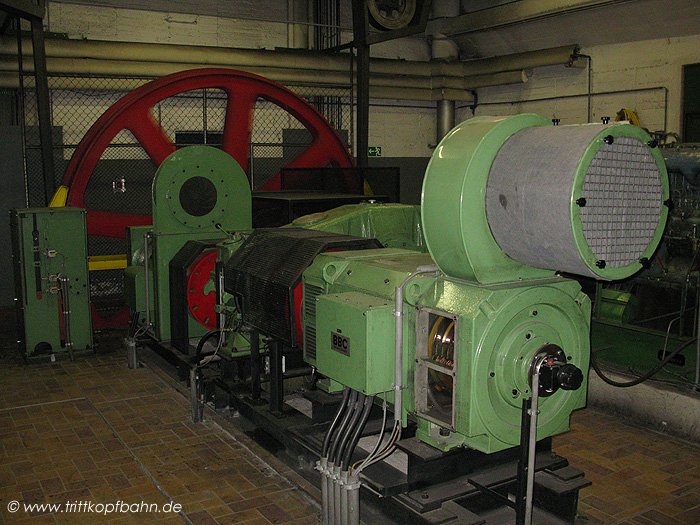

Maschinenraum der Trittkopfbahn, Hauptantrieb und Dieselmotor

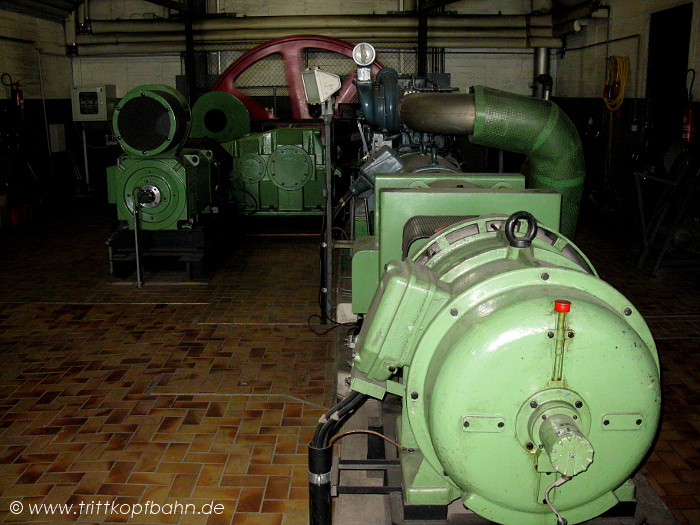

Maschinenraum mit Hauptantrieb, dahinter rechts befindet sich der Diesel-Notantrieb

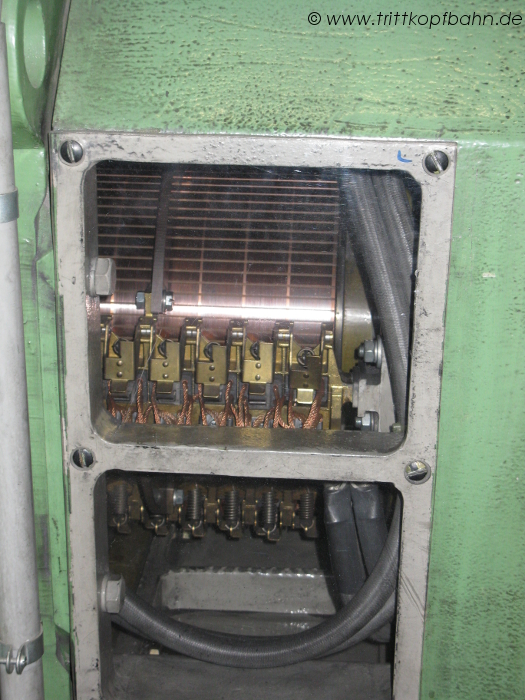

Kohleschleifstücke Hauptantrieb
Detailbild der Kohleschleifstücke am Hauptantrieb
Maschinenraum der Trittkopfbahn Zürs, Antriebsscheibe mit Sicherheitsbremse
Die mächtige Antriebsscheibe, inklusive Sicherheitsbremse (gelb lackiert)

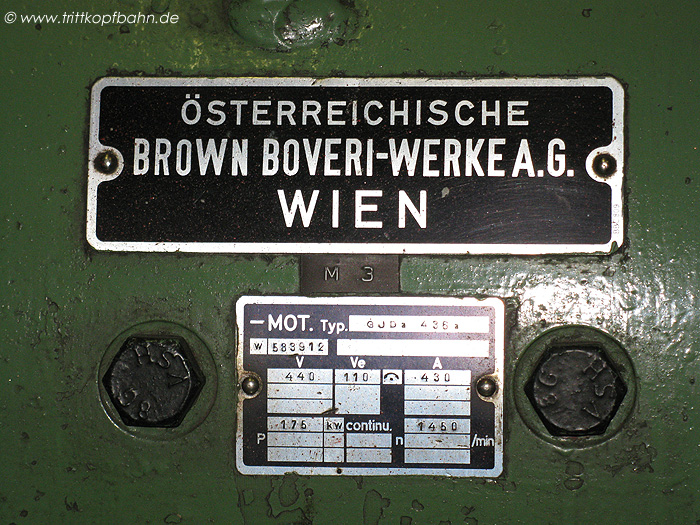

Schild am Motor von Antrieb 2 der Trittkopfbahn
Schild am elektrischen Motor...

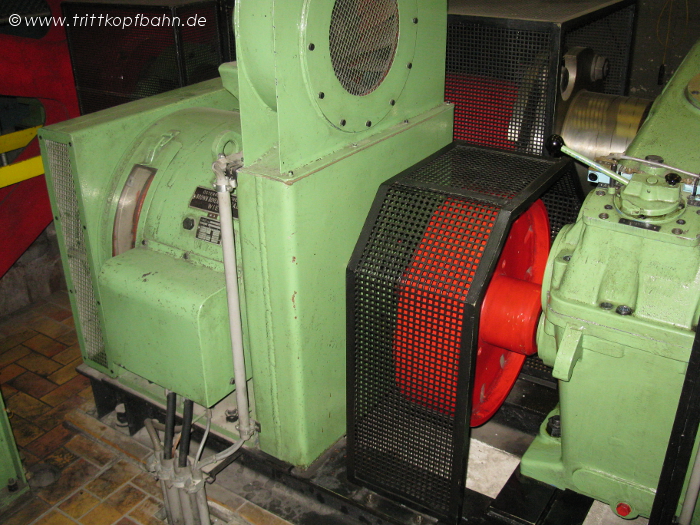

Der Antrieb 2 der Trittkopfbahn
... des Antriebes 2

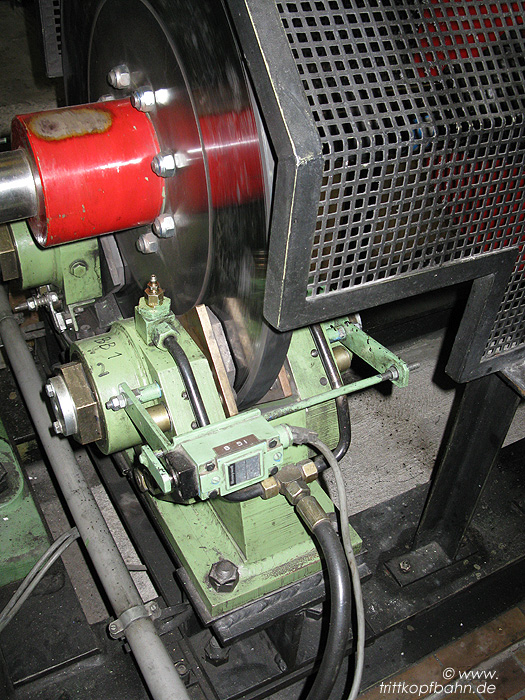

Die Betriebsbremse der Trittkopfbahn in Zürs, Arlberg/Österreich

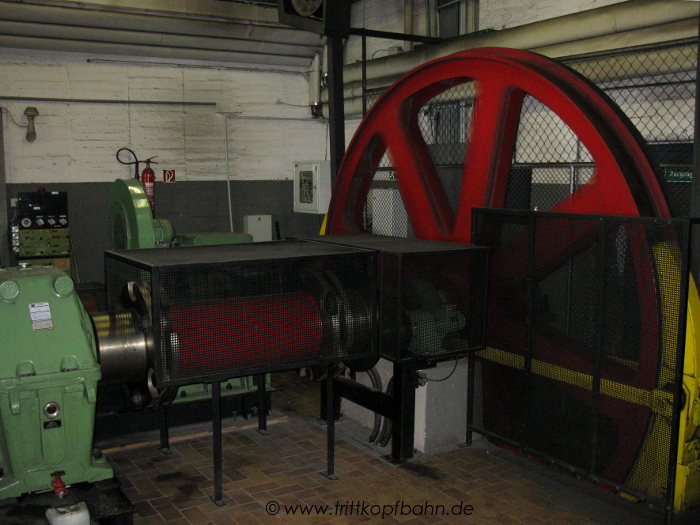

Die Betriebsbremse, angebracht auf der Welle zwischen Antrieb I und dem Getriebe

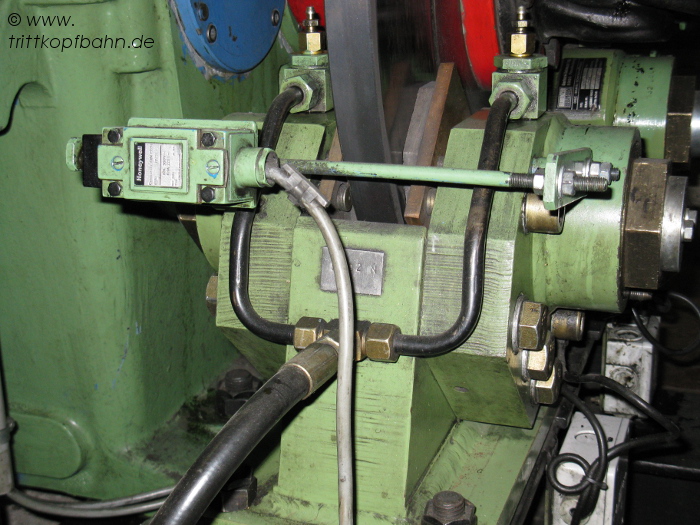

Die Betriebsbremse der Trittkopfbahn in Zürs, Arlberg/Österreich

Detailblick auf die Betriebsbremse...

Die Betriebsbremse der Trittkopfbahn in Zürs, Arlberg/Österreich

... welche als Scheibenbremse ausgeführt ist

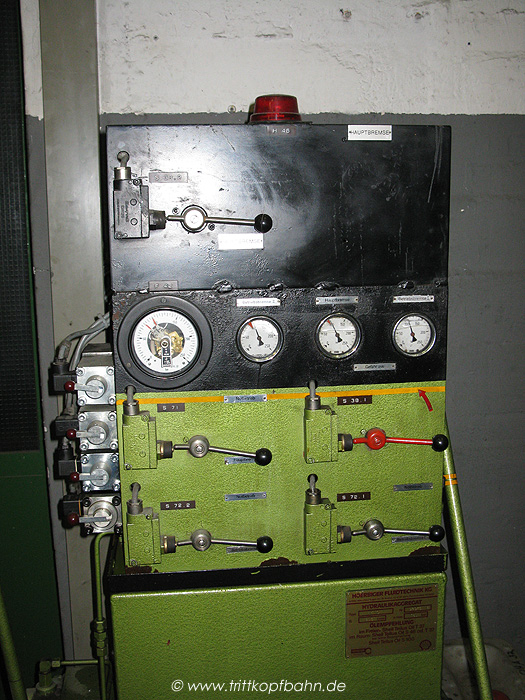

Die hydraulische Bremsanlage der Trittkopf-Pendelbahn, Zürs
Die hydraulische Bremsanlage der Trittkopfbahn

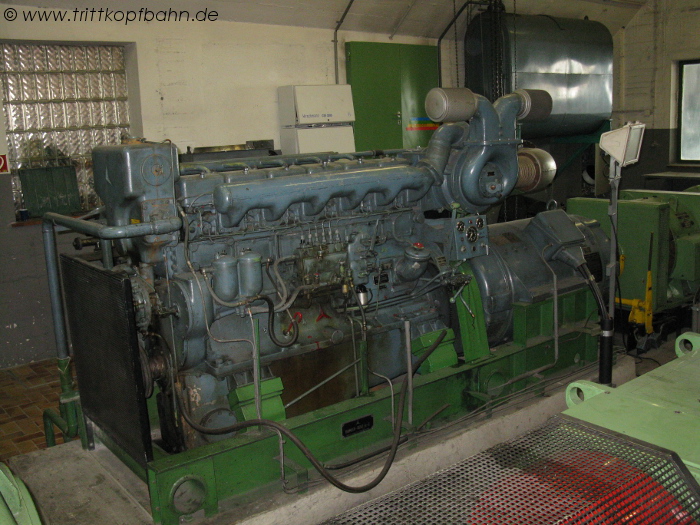

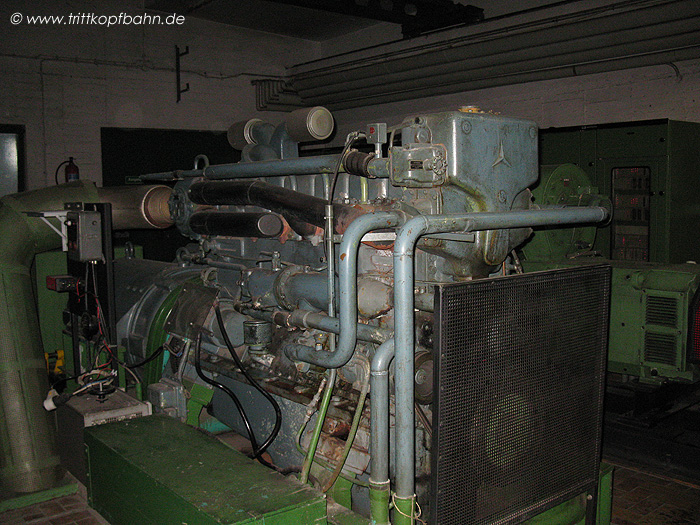

Notstromaggregat der Trittkopfbahn, Talstation Zürs
Der Dieselmotor, welcher als Notantrieb dient

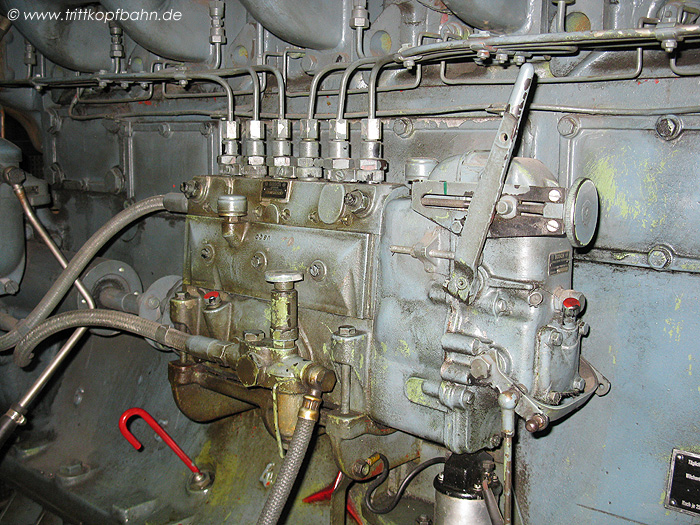

Einspritzpumpe Dieselmotor der Trittkopfbahn
Einspritzpumpe des 6-Zylinder-Reihenmotors...

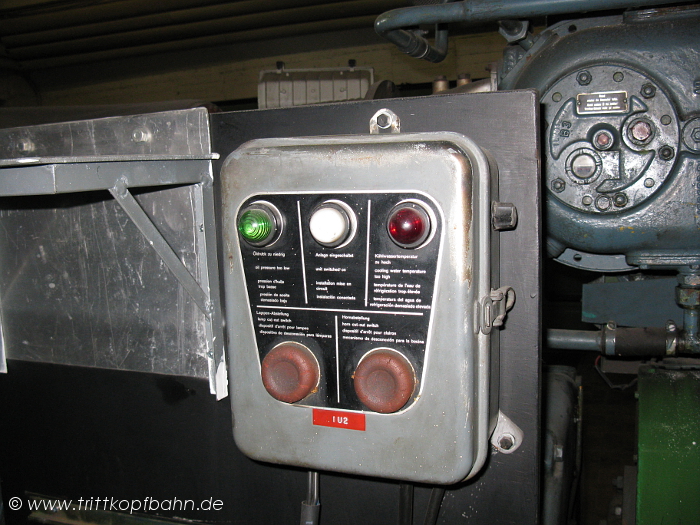

Dieselmotordetail der Trittkopfbahn

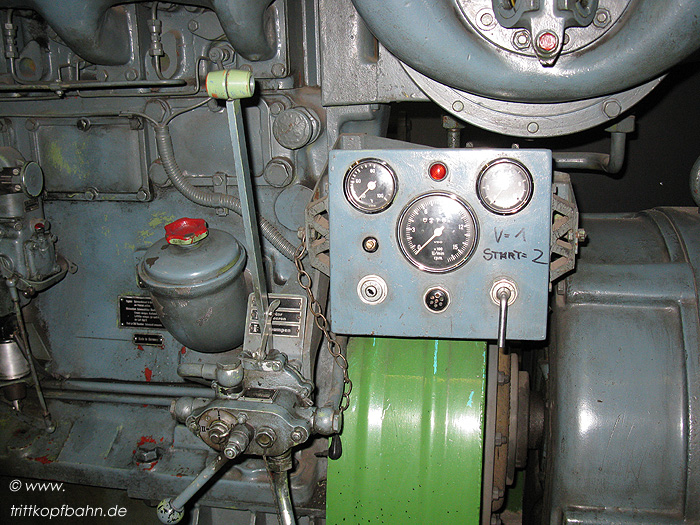

... sowie Start- und Bedieneinrichtungen
Anzeigen des Dieselmotors der Trittkopfbahn
Betriebs- sowie Störmeldeanzeigen des Dieselmotors
Notstromaggregat der Trittkopfbahn, Talstation Zürs
Gesamtansicht des Notstromaggregats

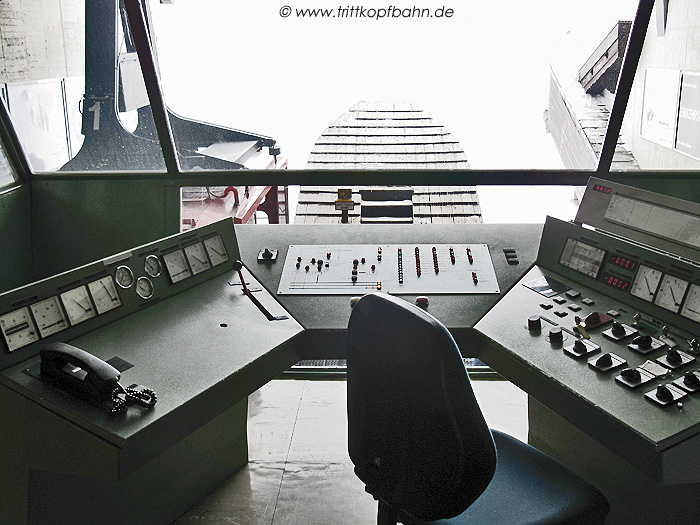

Fahrstand der Trittkopfbahn
Fahrstand in der Talstation, im Normalbetrieb wird hier in Automatik gefahren

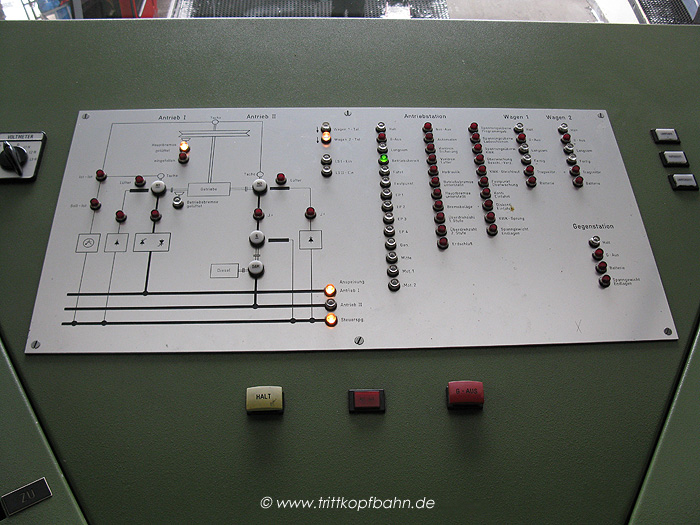

Pultmitte des Fahrstandes der Trittkopfbahn
Antriebsschema nebst Betriebszustandsanzeigen in der Mitte des Pultes

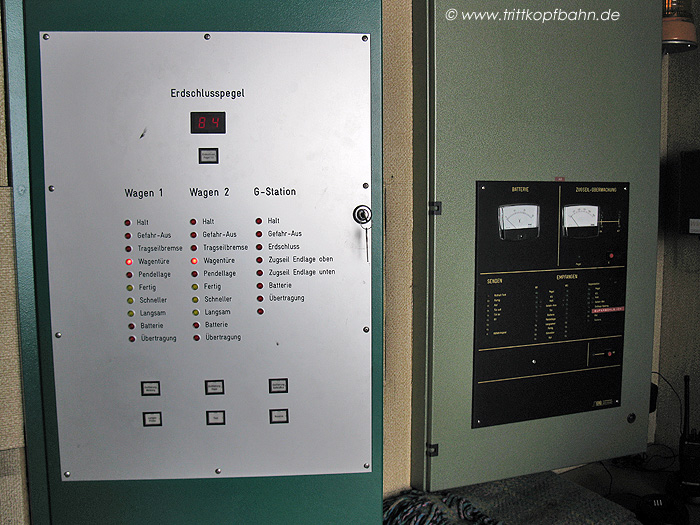

Signalanlage alt und neu der Trittkopfbahn
Signalanlage (Kommunikation Wagen-Station), rechts noch die alte Anlage von 1962 und links die neue, aktuelle

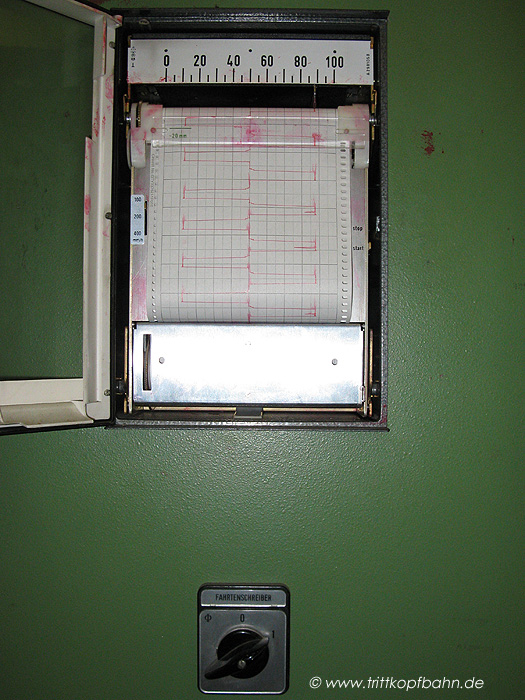

Fahrtenschreiber im Maschinenraum der Trittkopfbahn, Zürs
Der nostalgisch anmutende Fahrtenschreiber der Seilbahn, im Maschinenraum der Talstation

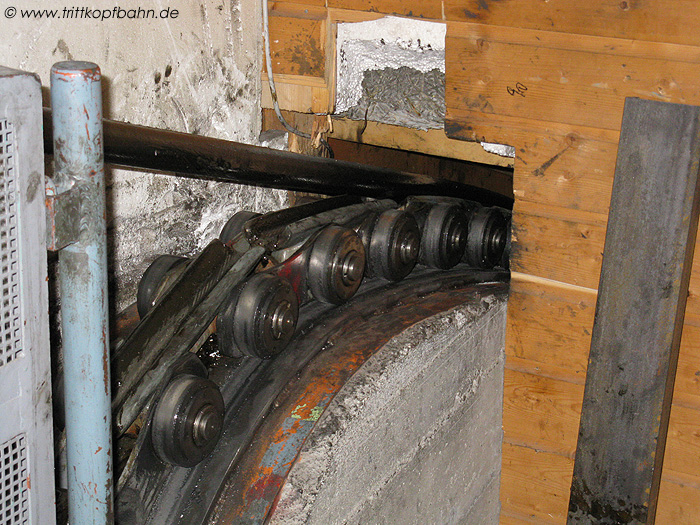

Abspannung Tragseil der Pendelbahn auf den Trittkopf
Die Tragseile werden über Rollketten...

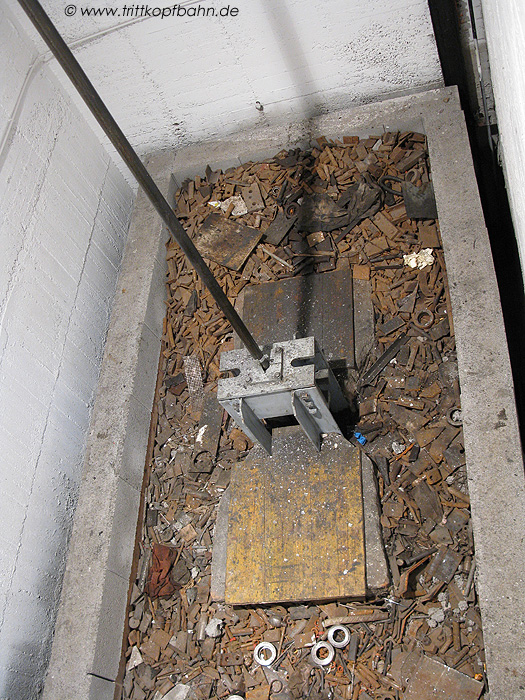

Spanngewicht für das Tragseil der Trittkopfbahn
... zu den jeweiligen Spanngewichten in den zwei Schächten der Talstation geführt

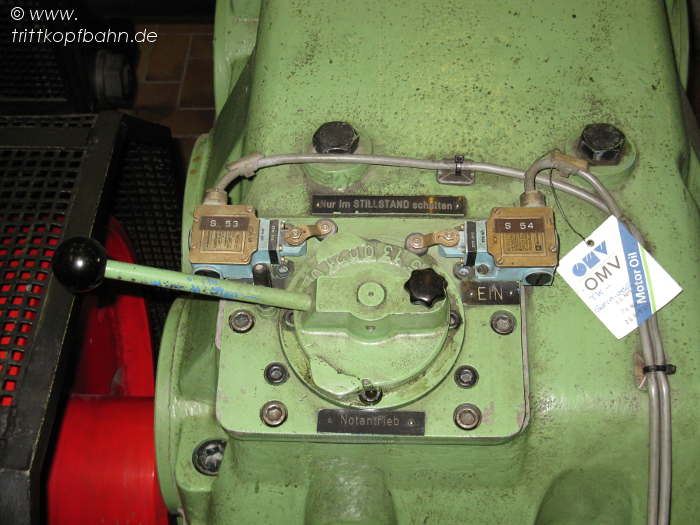

Getriebe der Trittkopfbahn, Zürs, Umschaltung Not- und Hauptantrieb
Umschaltung zwischen Not (Antrieb 2) - und Hauptantrieb (Antrieb 1) am Getriebe

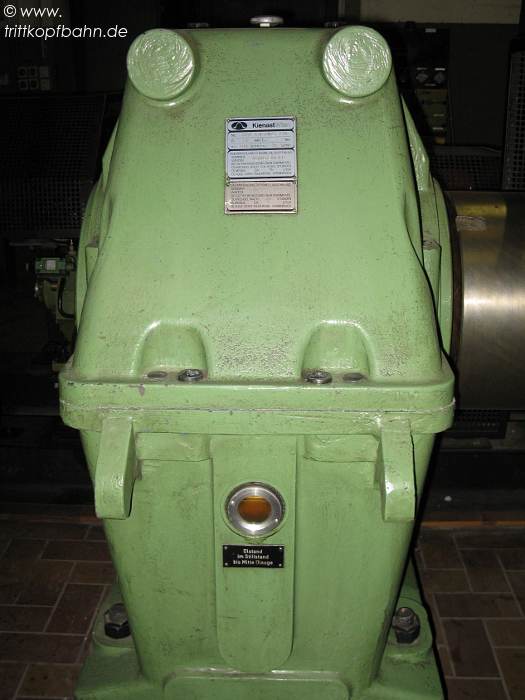

Getriebe der Trittkopfbahn, Zürs, von der anderen Seite her gesehen
Das Getriebe von der anderen Seite her gesehen

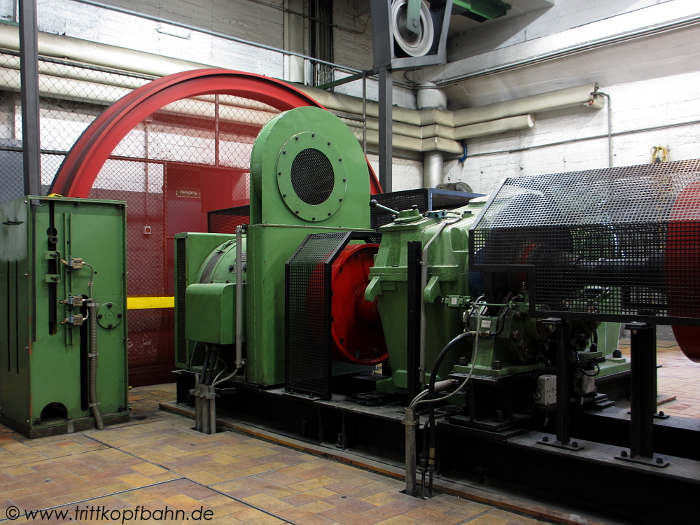

Gesamtansicht Maschinenraum der Trittkopf-Pendelbahn
Gesamtansicht des Maschinenraumes...

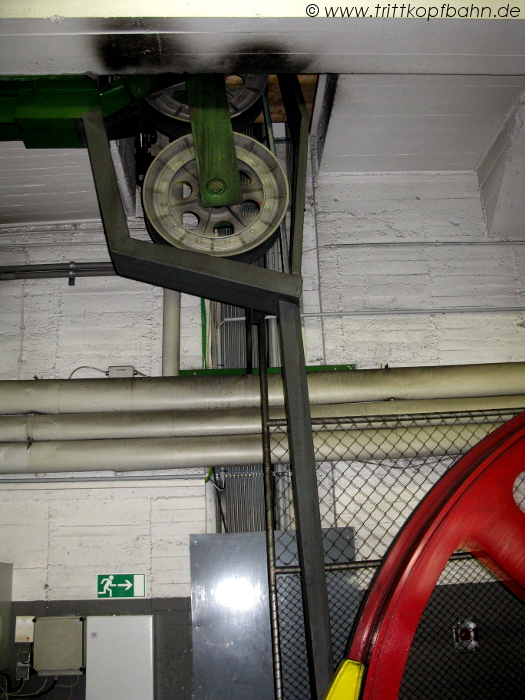

Zugseilzuführung Maschinenraum der Trittkopfbahn
... sowie ein genauerer Blick auf die Zugseilzuführung zur Antriebsscheibe

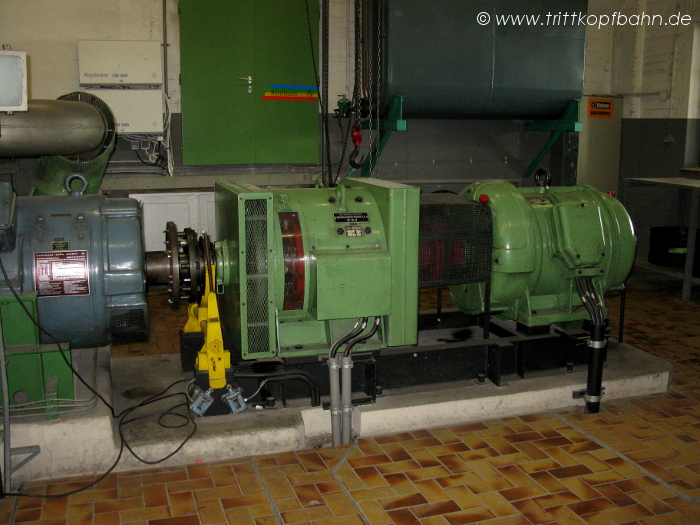

Umformersatz Ward-Leonard am Dieselmotor
Der Umformersatz (Ward-Leonard), angebracht am Dieselmotor
Umformersatz Ward-Leonard, Detailfoto
Auf diesem Fotoausschnitt kann man die Kohleschleifbürsten des Gleichstromgenerators vom WL-Umformersatz erkennen

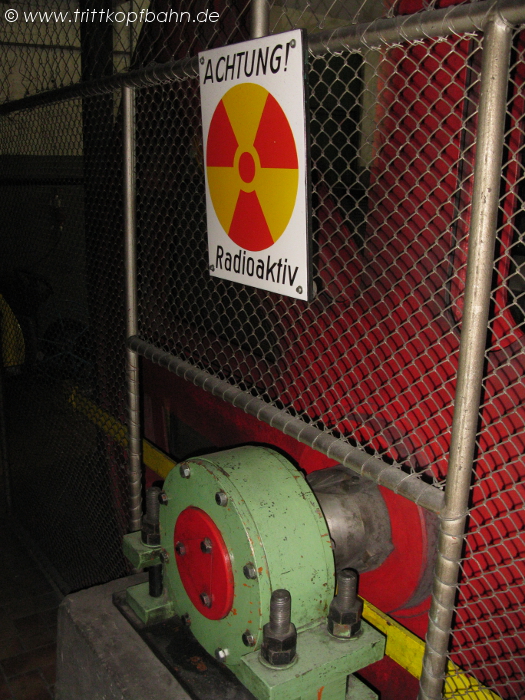

Tafel Radioaktiv im Maschinenraum der Trittkopfbahn

Der Festpunkt der Trittkopfbahn wird per Isotop im Zugseil erfasst, daher das Warnschild - welches ebenfalls in der Talstation hing, aber dann aufgrund Irritationen der Fahrgäste dort entfernt wurde

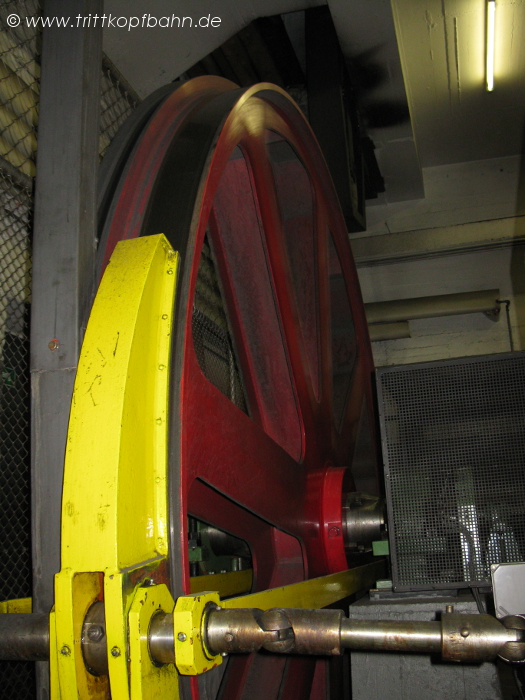

Die Sicherheitsbremse der Pendelbahn auf den Trittkopf, Zürs
Die Sicherheitsbremse (gelb), welche direkt auf die Antriebsscheibe wirkt

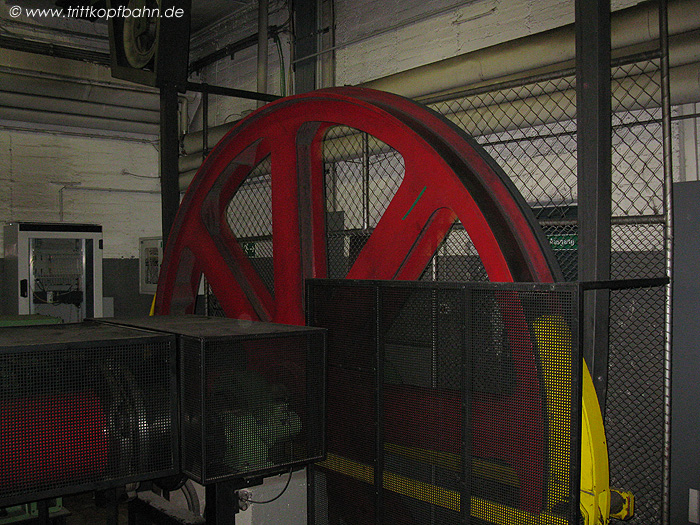

Antriebsscheibe Maschinenraum der Trittkopfbahn
Nochmals die Antriebsscheibe, aus Richtung des Dieselmotorstandortes gesehen

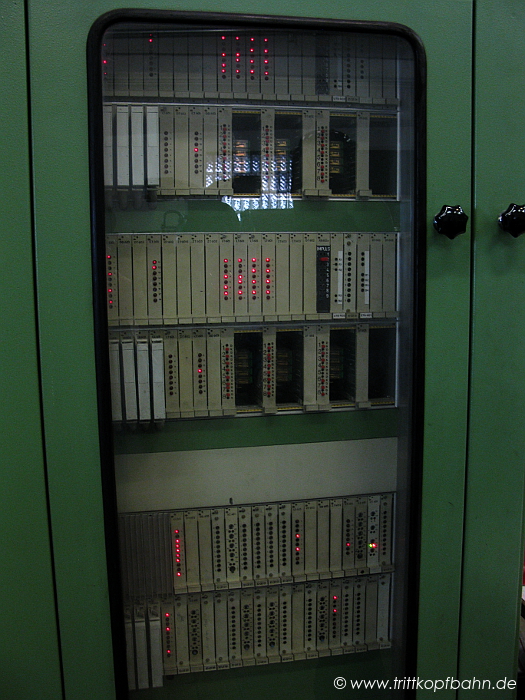

Schaltschrank im Maschinenraum der Talstation
Links neben dem Hauptantriebsstrang ist eine ganze Wand voller Schaltschränke aufgereiht, hier eine einzelne Frontansicht...

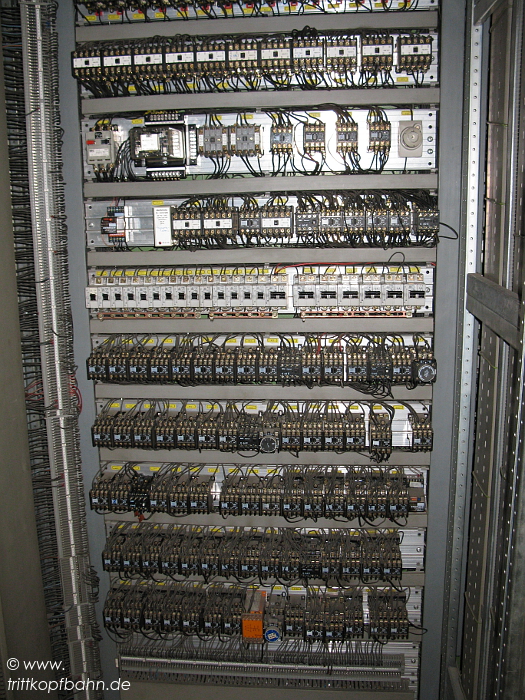

geöffneter Schaltschrank im Maschinenraum der Talstation
... und hier ein Blick hinter eine geöffnete Schaltschranktüre

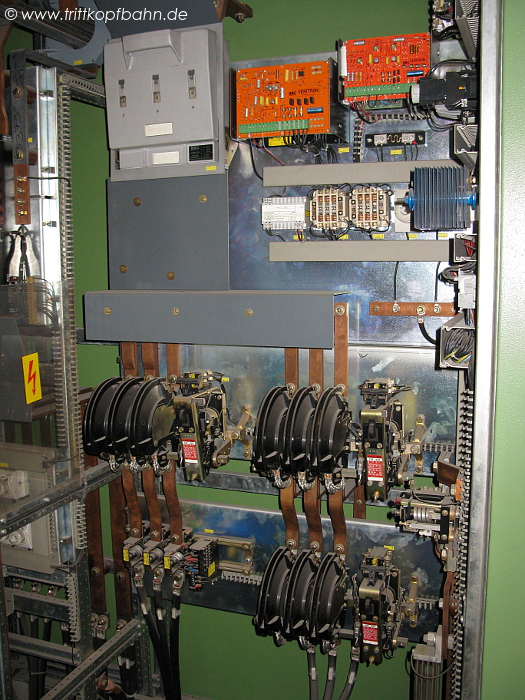

Schütze Hauptantrieb der Seilbahn auf den Trittkopf, Zürs
Die Schütze des Hauptantriebes der Trittkopf-Pendelbahn

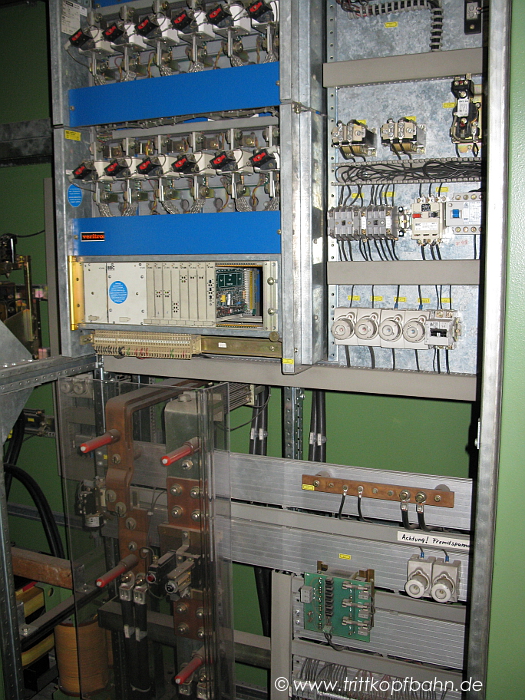

Schaltschrank der Trittkopfbahn, Steuerung Thyristoren BBC-Veritron
Der Hauptantrieb der Trittkopfbahn ist thyristorgesteuert, Bautyp 'BBC Veritron'
Schaltschrank der Trittkopfbahn, Steuerung Thyristoren BBC-Veritron
Noch ein weiteres Foto eines geöffneten Schaltschrankes welcher für die Steuerung der Veritron-Antriebsregelung zuständig ist

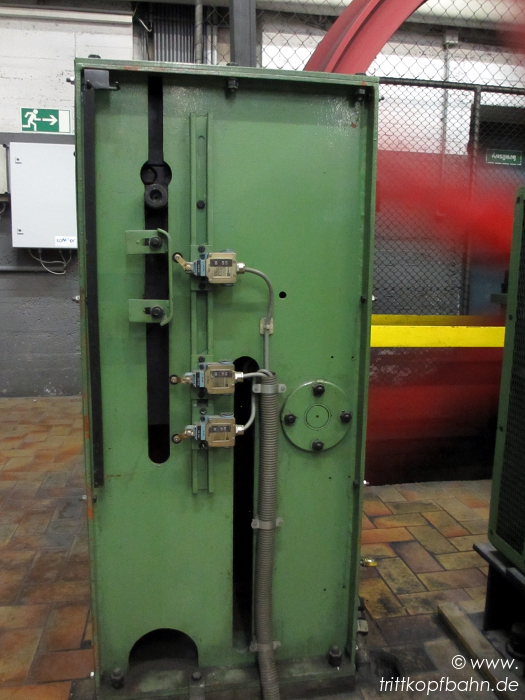

elektrische Überwachungskontakte der Sicherheitsbremse, Pendelbahn Trittkopf Zürs
Die elektrischen Überwachungskontakte der Sicherheitsbremse
Lastenkran in der Talstation

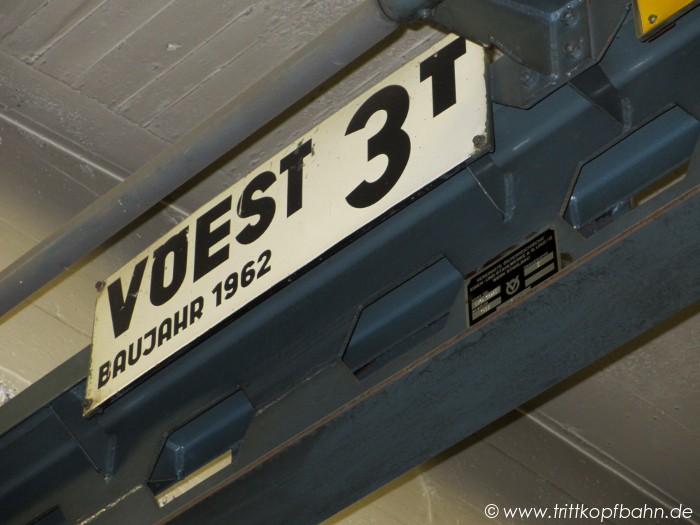

Anschrift des Lastenkranes an der Decke des Maschinenraumes, die Angabe '3 T' bezieht sich auf die maximale Traglast in Tonnen für etwaig zu bewegende Bauteile etc.
Maschinenraum Trittkopfbahn, Impression bei laufendem Betrieb
Dieses Foto könnte ebensogut in die Rubrik "Impressionen" passen... der Hauptantrieb der Trittkopfbahn in voller Fahrt!



Technikfotos aus der Bergstation

Umlenkscheiben in der Trittkopfbahn-Bergstation

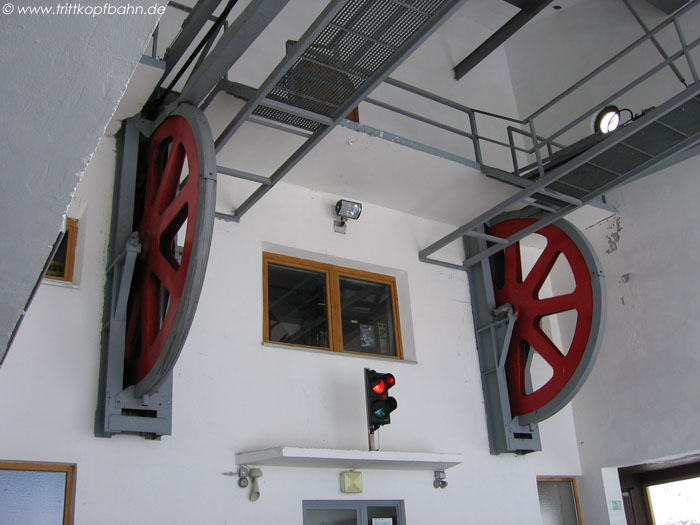

Die Bergstation, mit zwei der insg. fünf (!) Umlenkscheiben für das Zugseil ...

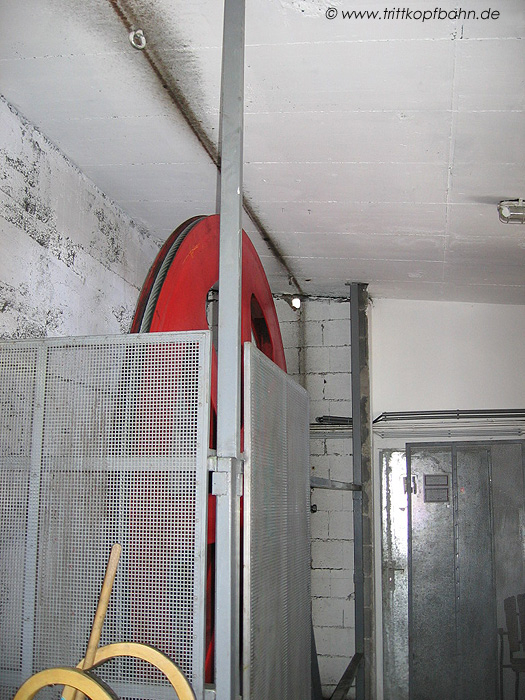

Umlenkscheibe in der Trittkopfbahn-Bergstation
... und hier die mittlere, hinter den Fenstern der Bergstation im oberen Bild...

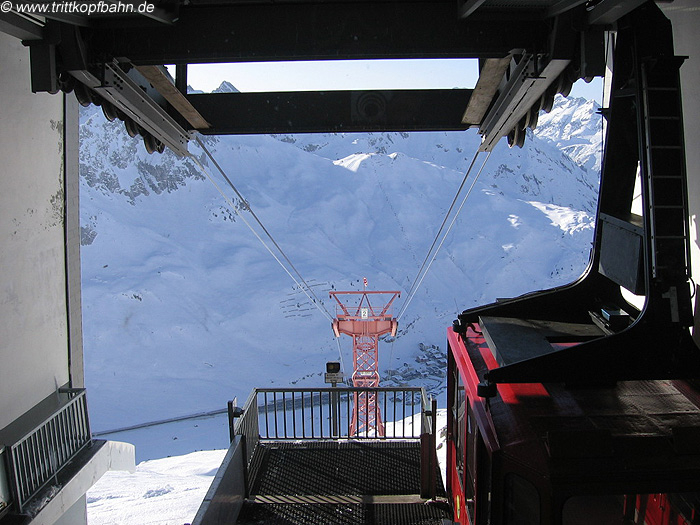

Blick aus der Bergstation gen Tal nach Zürs
... welche folgende Aussicht gen Tal offerieren!

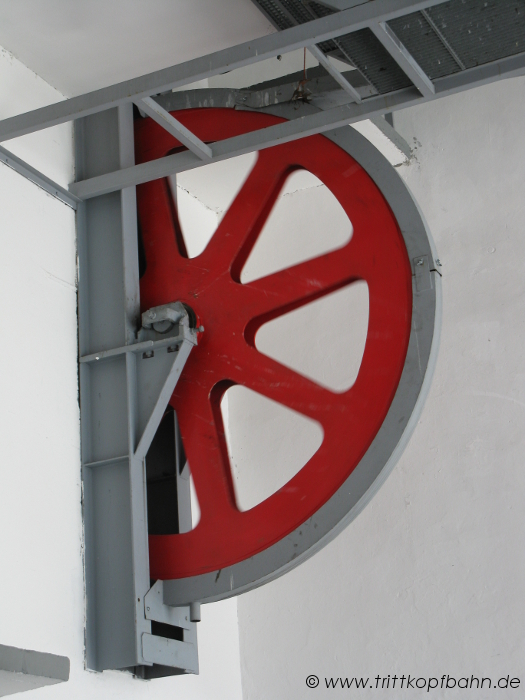

Umlenkscheibe in der Trittkopfbahn-Bergstation
Detailblick auf eine der Umlenkscheiben

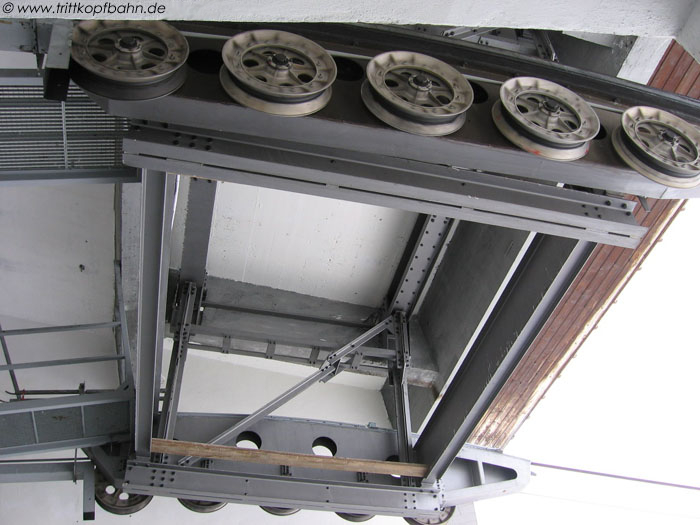

Bergstation Trittkopfbahn, die stählernde Konstruktion der Einfahrt
Die imposante Stahlkonstruktion der Bergstationseinfahrt

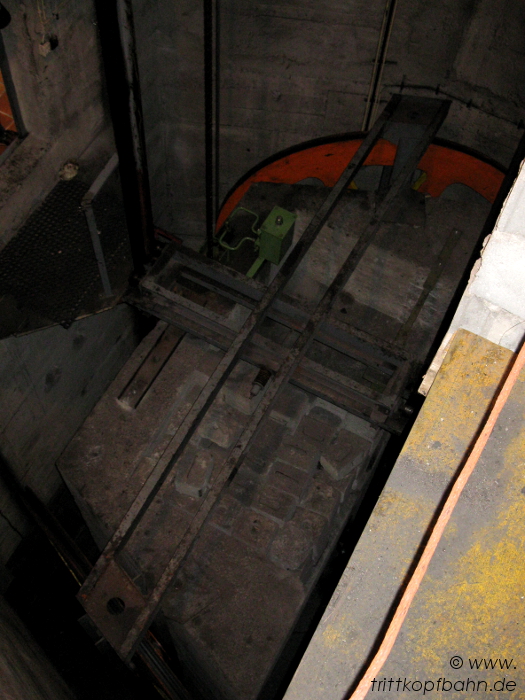

Spannschacht des Zugseils der Trittkopf-Pendelbahn, Zürs Arlberg
Blick von oben hinunter in den Spannschacht des Zugseils
Spannschacht des Zugseils der Trittkopf-Pendelbahn, Zürs Arlberg
Eine der zwei Umlenkscheiben des Zugseilspanngewichts

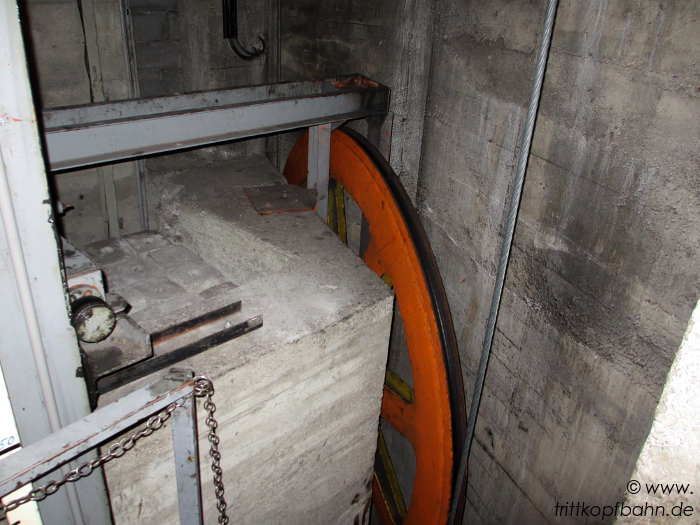

Spanngewicht Zugseil der Pendelbahn auf den Trittkopf, Zürs

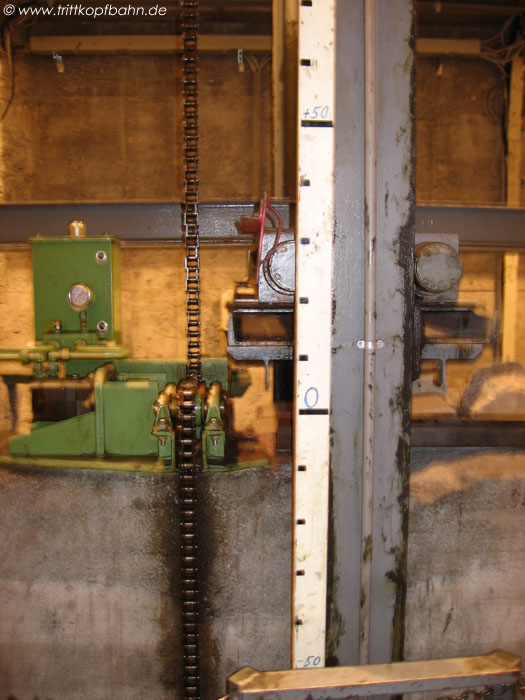

Ein Teil der Abspannung für das Zugseil mit der Höhenstandsanzeige im Vordergrund...

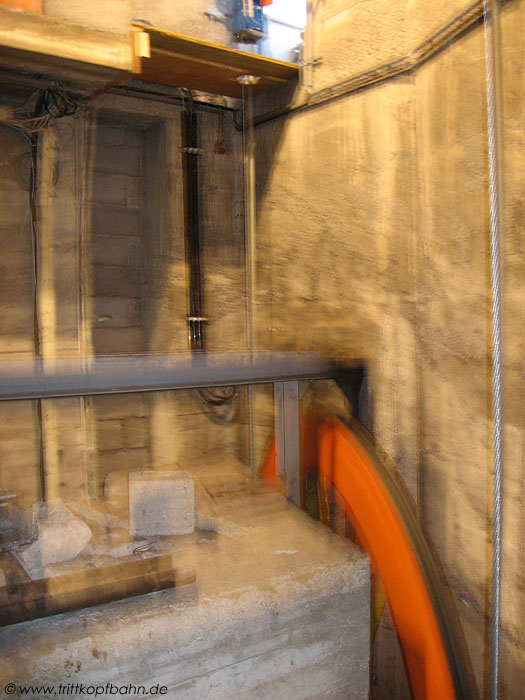

Spanngewicht Zugseil der Pendelbahn auf den Trittkopf in Bewegung!
... und hier der schwebende Betonblock (mit je einer Umlenkscheibe links und rechts) in voller Bewegung während der Fahrt

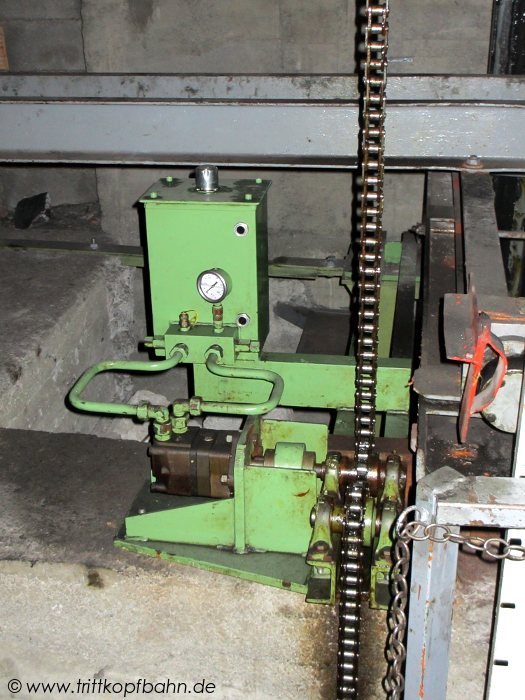

Dämpfungseinrichtung des Zugseilspanngewichts der Trittkopfbahn
Mittig auf dem Betonblock sitzt obendrauf eine hydraulische Dämpfungseinrichtung. Diese bremst das durch Last- und Geschwindigkeitswechsel systembedingt auftretende "Tanzen" des Spanngewichts ab

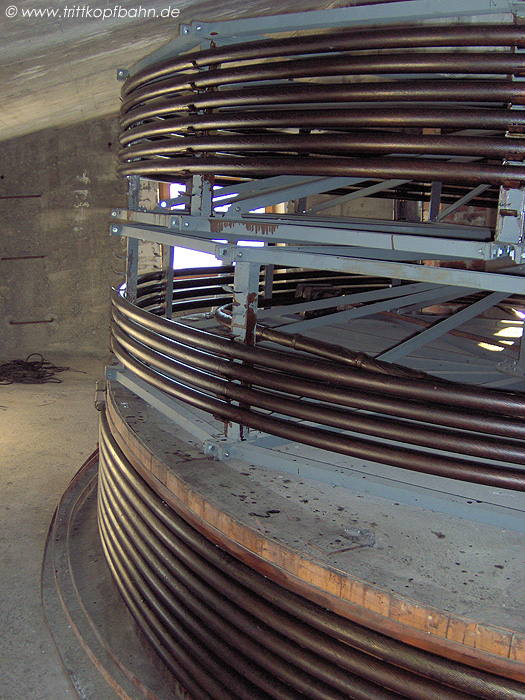

Poller mit Tragseilreserve in der Bergstation der Trittkopfbahn
Die Aufwicklung der Tragseile inklusive Reserve für beide Fahrbahnen auf dem Poller unter dem Dach der Bergstation

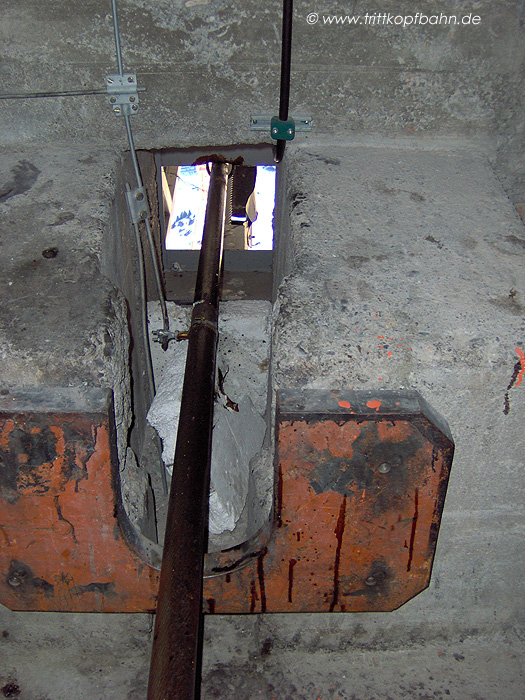

Tragseilführung aus der Bergstation der Zürser Pendelbahn heraus
Blick auf die Führung eines Tragseils aus der Station hinaus...

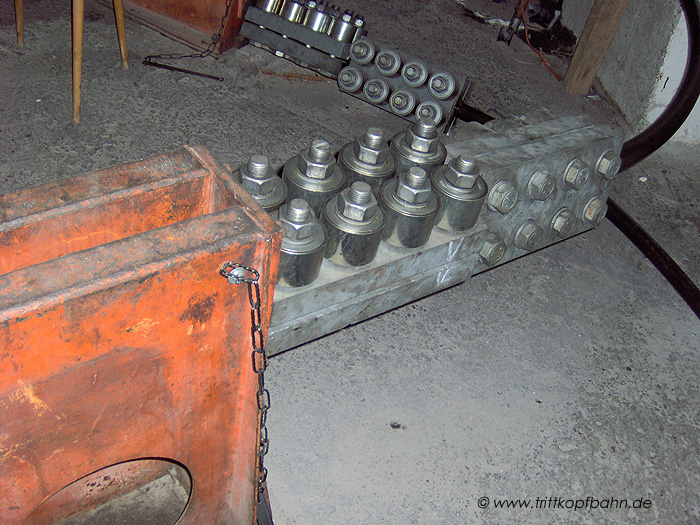

Klemmbride Tragseil Trittkopf-Pendelbahn
... und hier in Richtung "Seilende", auf die Klemmbriden mit den mächtigen Schrauben
Ausfahrt eines Wagen aus der Bergstation der Trittkopfbahn
Wagen 2 verlässt soeben die Bergstation, mit typischer kurzer Schräglage bei der Abfahrt!
